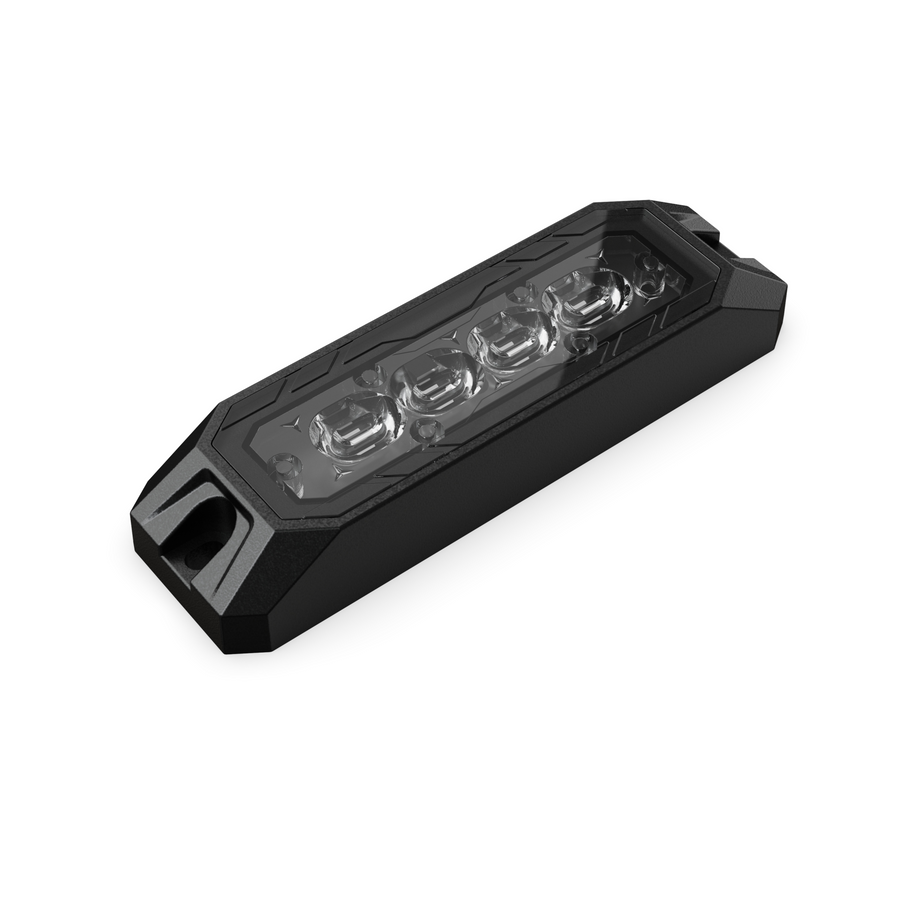

LED блиц светлина оранжева, 4 LED, 15.1W, 9 режима, IP67, 12-24V

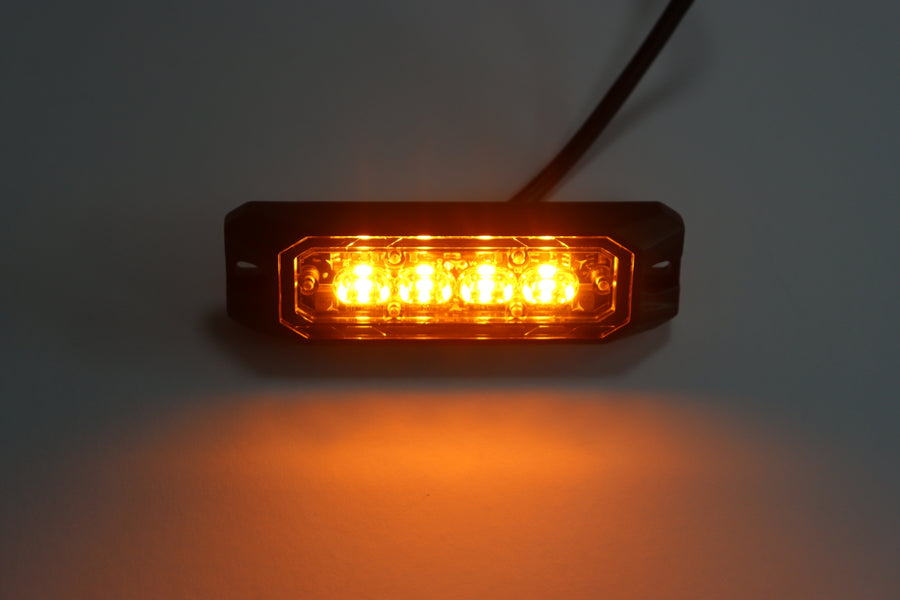

LED предупредителна блиц светлина с оранжев цвят на светене, 4 диода и обща мощност 15.1W, за бордова мрежа 12-24V DC — 1 брой в комплекта заедно с гумена подложка и крепежни елементи.

Използва се за допълнителна светлинна сигнализация на камиони, бусове, ремаркета и полуремаркета, пътна помощ, строителна и селскостопанска техника и сервизни автомобили. Разполага с 9 режима на работа — 8 мигащи и 1 автоматичен, който ги изрежда последователно, а при монтаж на няколко модула може да се зададе синхронно или разминаващо се мигане. Корпусът е с клас на защита IP67 и работи от -40 °C до +60 °C.

Какво получавате

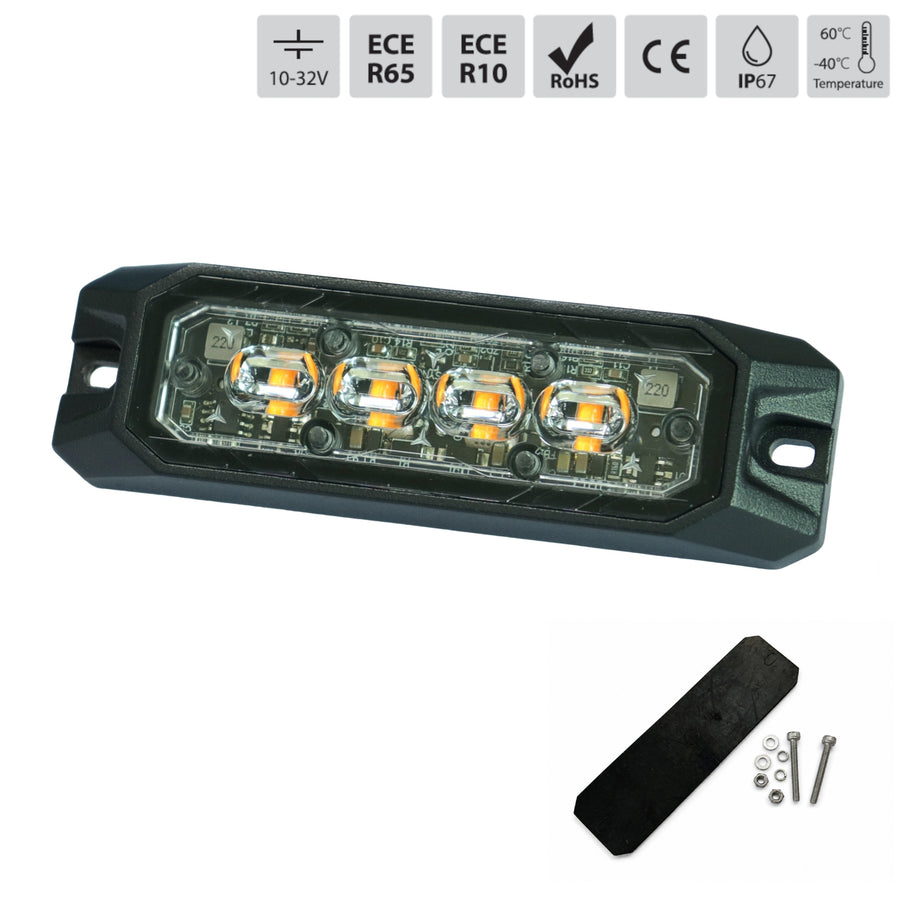

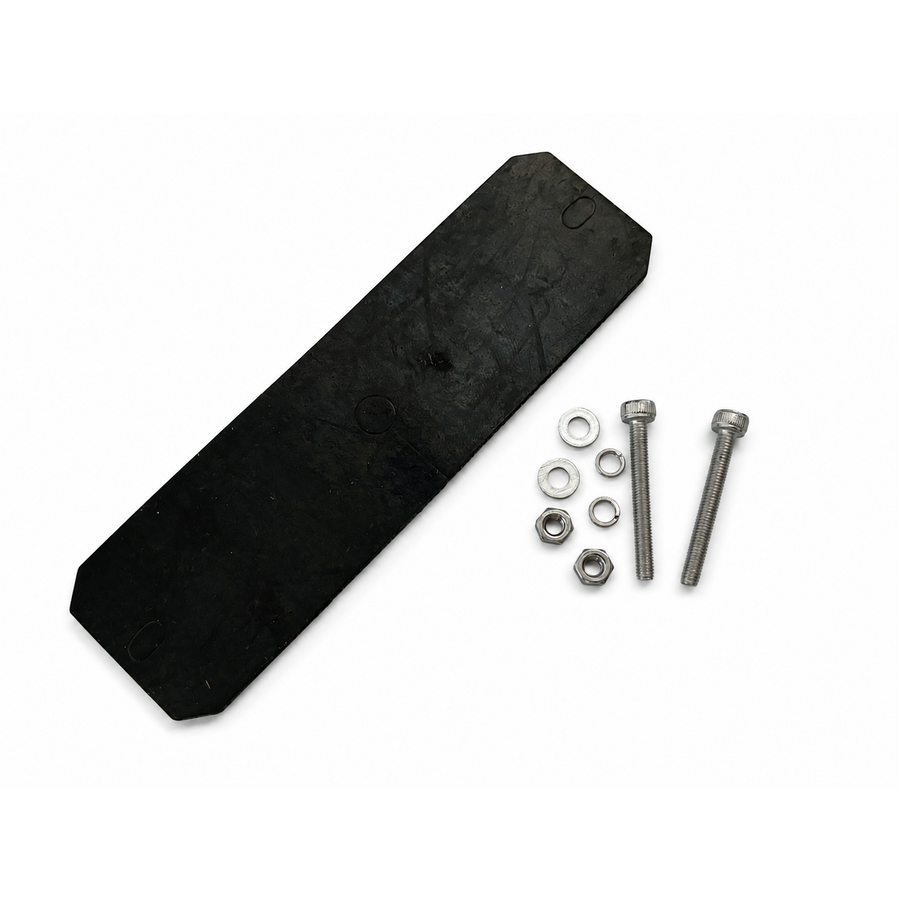

• Брой – 1 светлина, гумена уплътнителна подложка и крепежни елементи

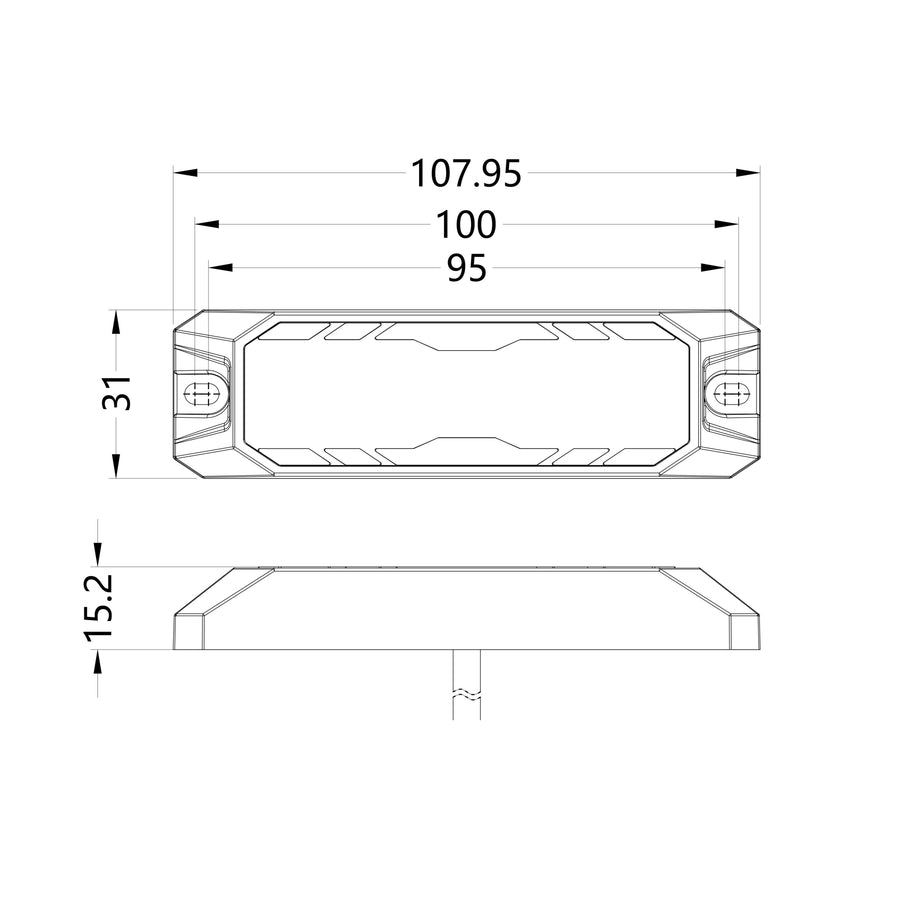

• Корпус – алуминий, размери 108 x 31 x 15.2 mm, монтажно разстояние 95-100 mm
• Мощност – 15.1W от 4 LED диода, захранване 12-24V DC

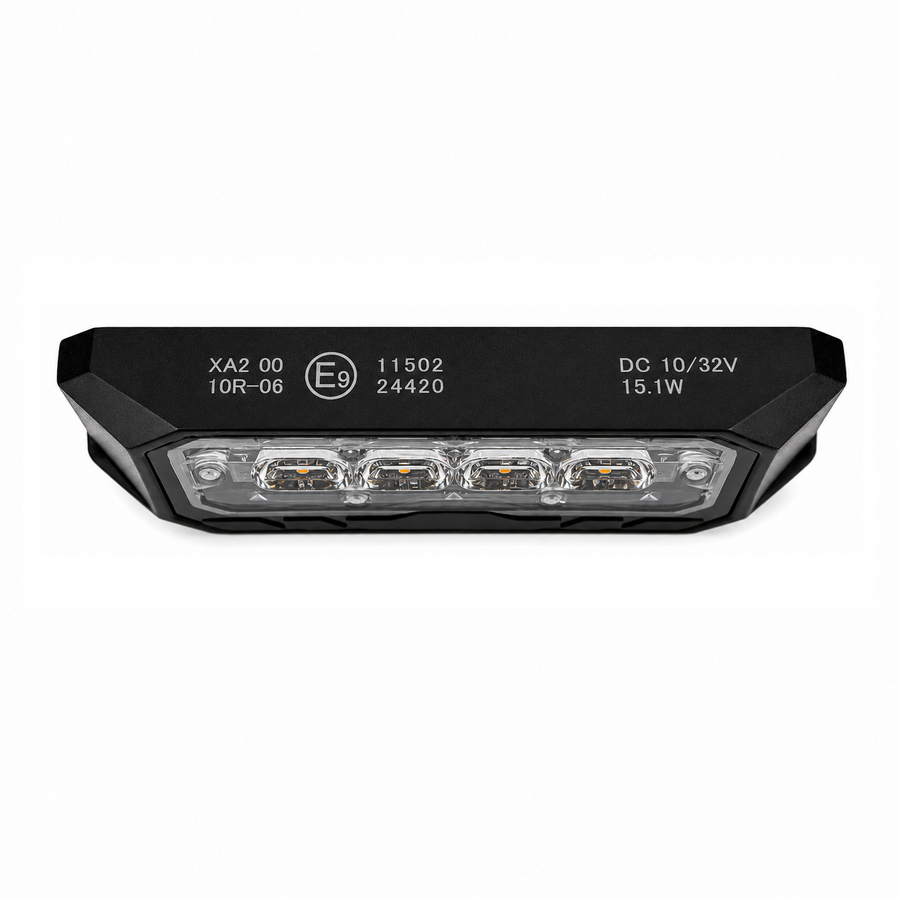

• Сертификация – E-Mark E9, ECE R65 и ECE R10, нанесени върху корпуса
• Номер на производителя – MAR1620, тегло 0.12 кг

Монтаж

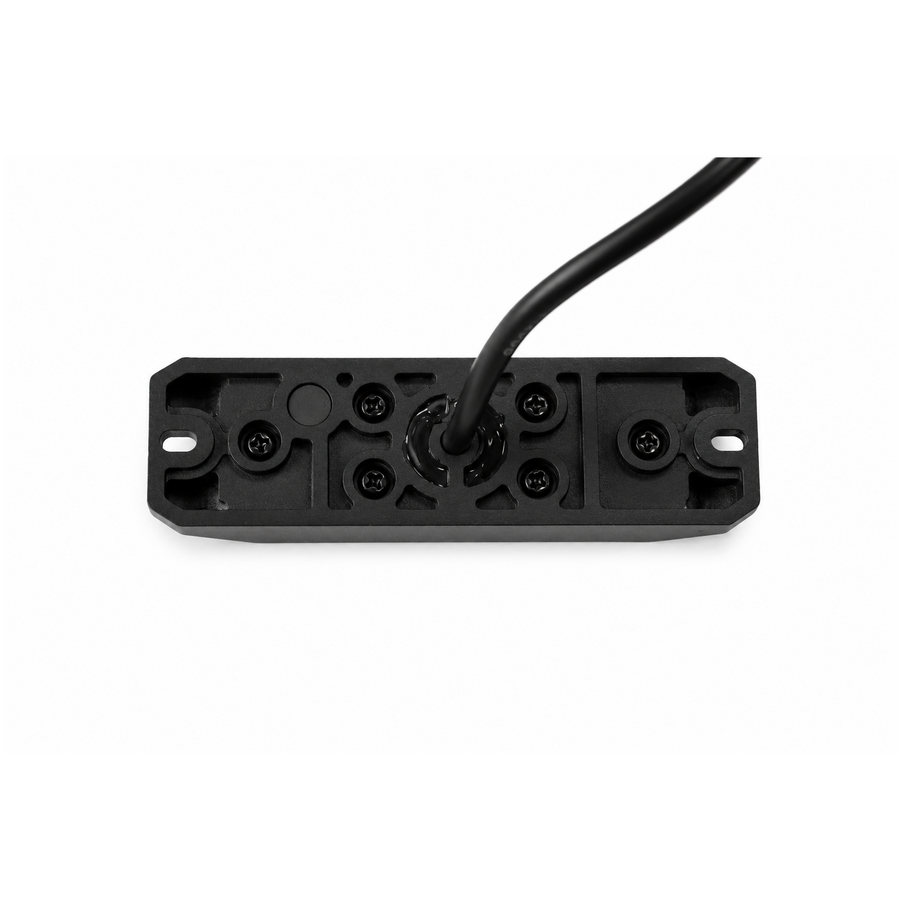

Закрепва се с винтове през гумената подложка при монтажно разстояние 95-100 mm. Червеният кабел е плюс, черният – маса, жълтият сменя режимите и синхронизира няколко светлини, зеленият задава асинхронно мигане.
